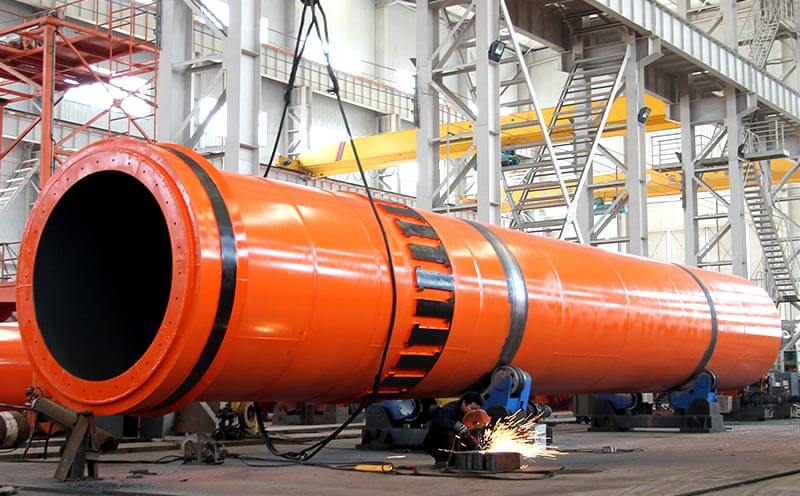

煤泥轉筒烘干機簡介
煤泥是指煤粉含水形成的半固體物，具有粒度細、微粒含量多等特點，隨著我國工業科技的不斷發展，剩余的煤泥得到的很好的二次利用。煤泥轉筒烘干機采取了將煤泥先破碎分散然后再熱力干燥的新技術，使煤泥的處理實現了連續化、工業化，和自動化。該設備處理能力大，烘干效果好，熱效率高，是煤泥進行干燥的好設備。

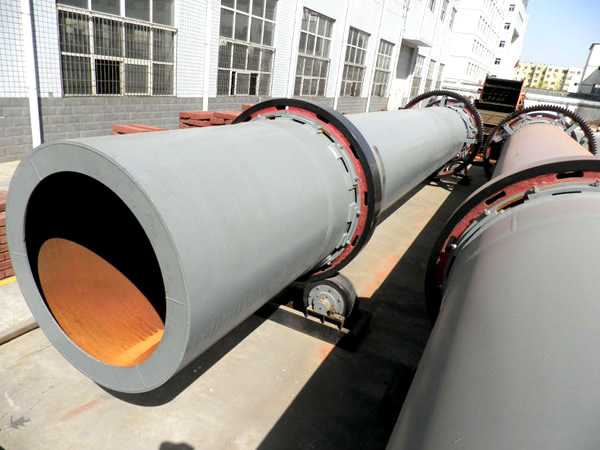

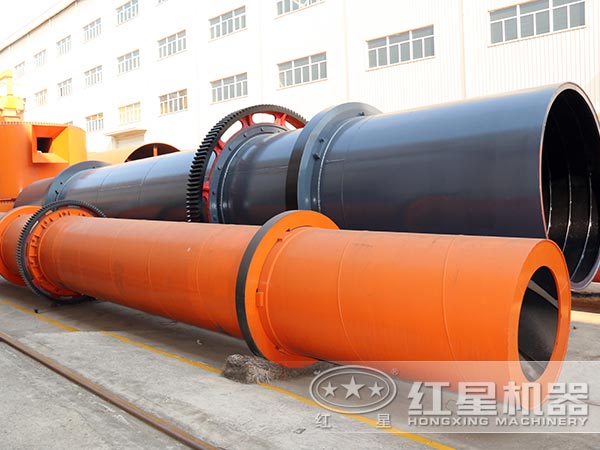

煤泥轉筒烘干機是由熱源、打散裝置、帶式上料機、進料機、回轉滾筒、帶式出料機、引風機、卸料器和配電柜構成的新型專用干燥設備，我公司生產的煤泥轉筒烘干機是在轉筒烘干機的基礎上結合煤泥物料特性開發研制而成的新型干燥設備，可廣泛應用于：煤泥、原煤、浮選精煤、混合精煤等煤炭行業物料的干燥。
1.處理能力大
煤泥轉筒烘干機采用順流干燥方式，干燥機出口溫度低，熱效率高,燃料消耗少，干燥成本低，抗過載能力強，處理量大。
2.成品質量好
經該設備烘干后的成品煤可利用率增加，既可以在生產中作為電廠鑄造行業的燃料，提高燃料利用率，降低生產成本提高經濟收益，也可以在生活中作為原料加工煤泥型煤，供工業鍋爐或居民生活使用，當然，也可用于建筑、水泥廠等使用?！?
3.熱效率更充分
該設備新型的給料、排料裝置，強化了對已分散物料的清掃和熱傳導作用，消除了筒體內壁的沾粘現象，熱效率充分，避免了熱空泛現象的發生。
4.人性化更充分
煤泥轉筒烘干機可根據用戶要求控制產品粒度和水分，干燥煤泥時產品水分可達8%以下，粒度可控制在8mm以下，烘干效果好。
煤泥首先由物料輸送機送入打散設備將粘結物料打散，打散后物料先進入導料區，在此區與高溫負壓熱風接觸后被迅速蒸發出大量水分，煤泥在抄板的抄動下，形不成粘結便被導入下一個清理區，濕煤泥在此區被抄板抄起形成料幕狀態，物料落下時易形成粘結滾筒壁現象，所以在此區設計有清掃裝置，清掃裝置可以快速清理掉粘結筒壁的煤泥，在這個過程中，清掃裝置對于物料團球結塊也起破碎作用，從而增加了熱交換面積，提高傳熱傳質的效率，提高了干燥速率。接下來進入傾斜揚料板區，此區是低溫干燥區，煤泥在此區已呈低水分松散狀態，此區已不具有粘結現象，經過熱交換后成品達到所要求的水分要求，運動進入最后的出料區，物料在此區滾動滑行至排料口，完成整個干燥過程。
技術參數
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
