單筒冷卻機簡介

單筒冷卻機是回轉窯系統中重要設備之一，該設備的作用是將從回轉窯出來的熟料（1000-1200℃）通過筒體回轉帶動物料與空氣進行充分熱交換，使物料冷卻到（200℃以下），同時提高熟料質量和易磨性，將冷卻物料后的空氣全部入窯，作為二次循環空氣，提高了窯的熱效率，從而減輕勞動強度，提高產量。

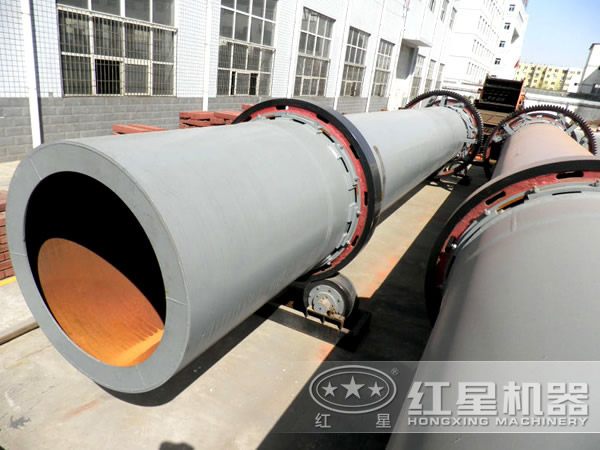

單缸冷卻機

產品展示

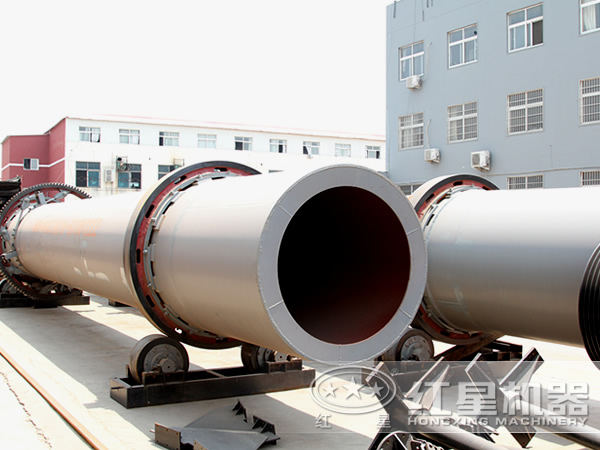

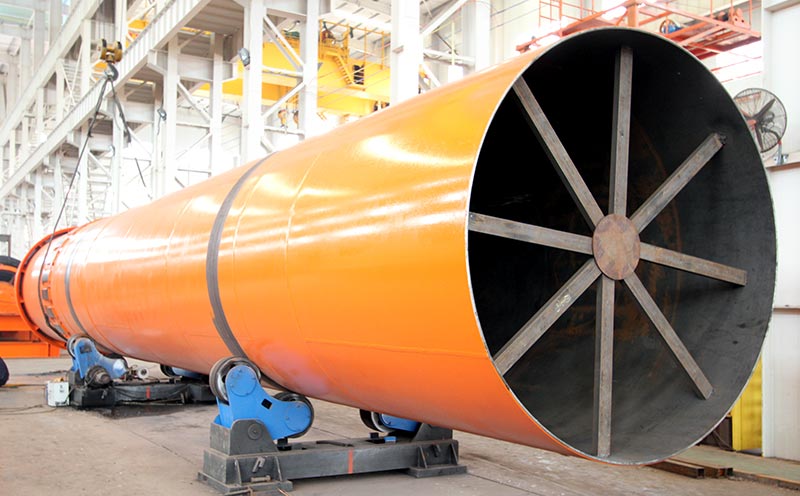

單筒冷卻機

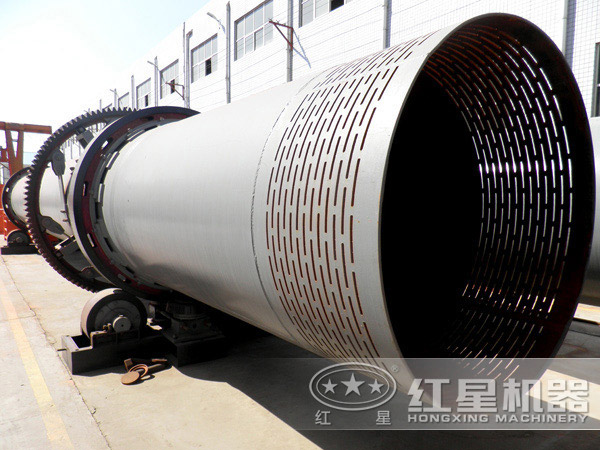

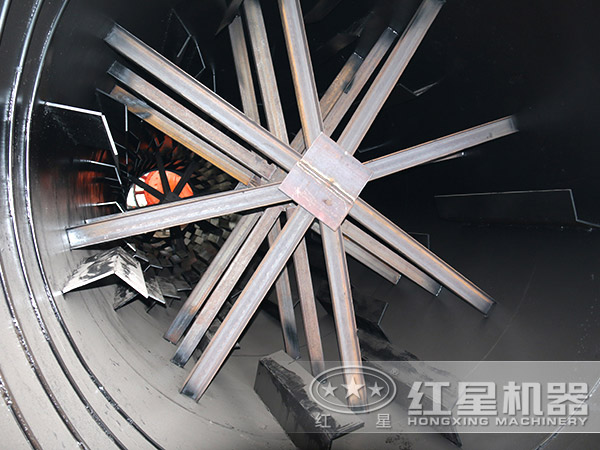

內部結構

紅星單筒冷卻機

性能優勢

1、熱效率高：單筒冷卻機適用于冷卻從回轉窯出來的熟料，同時又可將高溫物料攜帶的大量熱能棱空氣吸收，使入窯的助燃空氣預熱到高溫度，以強化煅燒，降低熱耗，是回轉窯的一種重要配套設備。

2、冷卻時間短：該冷卻機可以通過改善揚料板結構、布置形式以及調整筒體的斜度和轉速，來增加熟料與冷卻空氣的接觸時間，控制熟料的移動速度，使熟料內部的熱量有充足的時間向表面?zhèn)鲗?dǎo)，從而對溫度較低熟料的熱量充分回收。

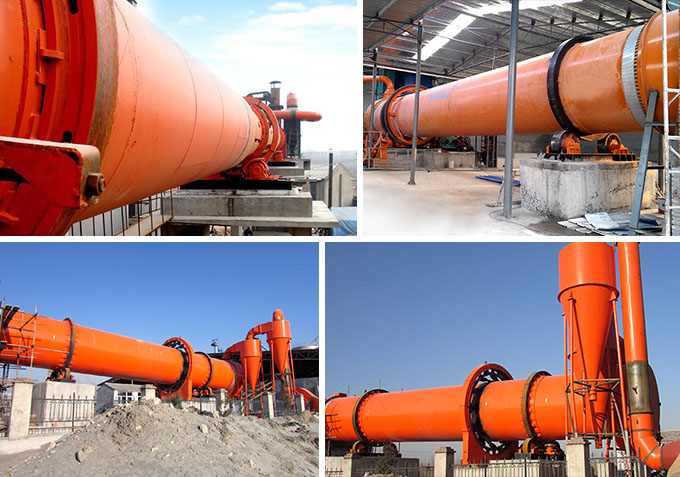

單缸冷卻機現場

工作原理

單筒冷卻機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端流出，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使熱物料得以冷卻，然后在出料端經皮帶機或螺旋輸送機送出。

組成結構

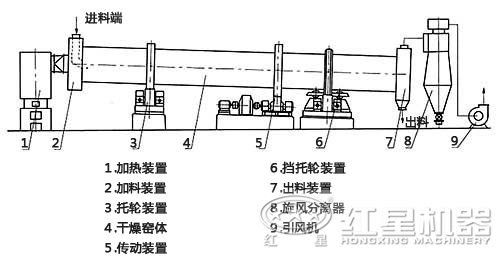

單筒冷卻機結構圖

技術參數

規格
（直徑×長度）		 筒體容積
（m³）		 生產能力
（t/h）		 安裝斜度
（%）		 最高進氣溫度
（℃）		 主電動機
（kw）		 總重量
（t）
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

間接傳熱烘干機

    筒徑×筒長   項目 外筒內徑 內筒內徑 筒體長度 筒體容積（m³） 筒體斜度 揚料板型式 最高進氣溫度（℃） 外形尺寸
Φ1.5×15m 1500 500 15 20.27 3-5% 升舉式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升舉式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升舉式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
