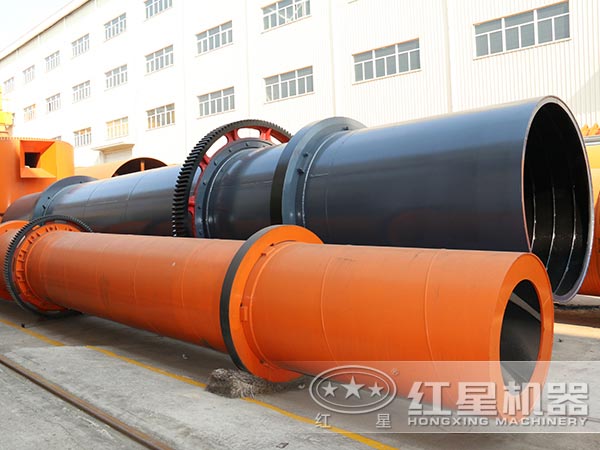

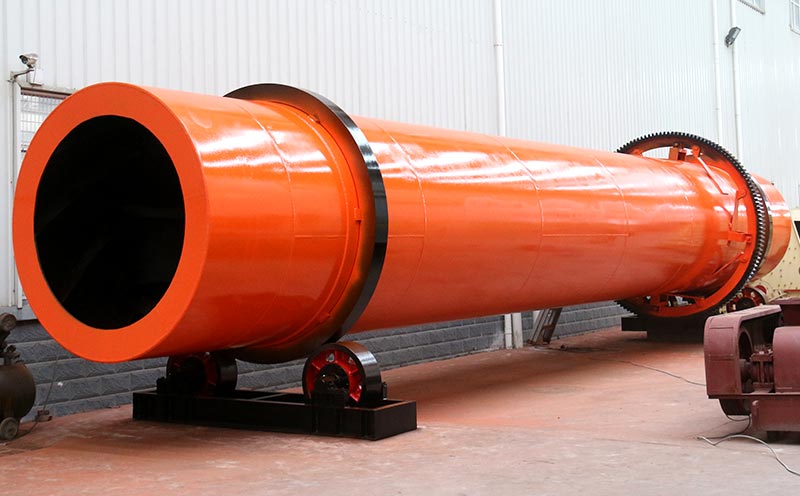

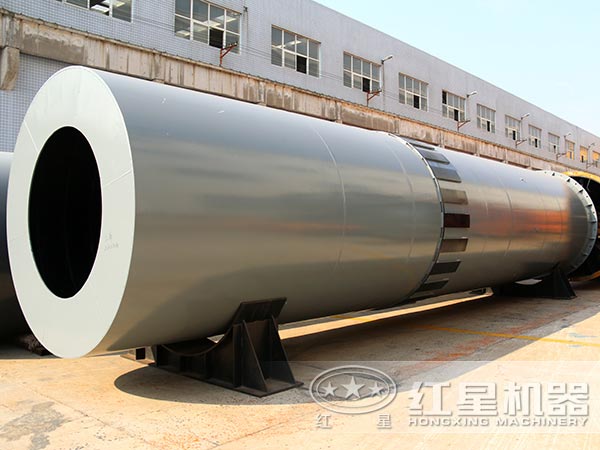

粉煤灰烘干機簡介
粉煤灰，是從煤燃燒后的煙氣中收捕下來的細灰，粉煤灰是燃煤電廠排出的主要固體廢物，大量的粉煤灰不加處理，就會產生揚塵，污染大氣；若排入水系會造成河流淤塞，而其中的有毒化學物質還會對人體和生物造成危害。粉煤灰烘干機的出現為粉煤灰的綜合利用提供了良好的發展前景，我公司生產的粉煤灰烘干機具備高產節能技術，是生產粉煤灰、礦渣等微粉必須配套的關鍵設備。
產品性能優勢
1.粉煤灰烘干機結構緊湊，占地面積較小，比單筒烘干機占地面積減少50%左右，同時設備工作可靠，熱效率較高，節能降耗，物料烘干效果好，設備可自動化操作。
2.粉煤灰烘干機采用新型組合式揚料裝置，可以根據用戶要求調控所需的最終產品水分指標含量。
3.粉煤灰烘干機設備所需投資較低，是國外進口設備的1/6左右，土建投資降低50%，電耗較低等。
4.粉煤灰烘干機的燃料可使用煤、油、氣等，自動化程度高，操作方便，運行平穩等。
產品系統組成

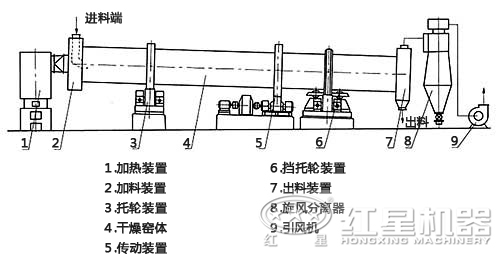

粉煤灰烘干機由供熱系統、熱交換系統和通風除塵系統三大部分組成。
供熱系統：該部分采用熱風爐技術，熱力充足，傳熱效果很好，結構較為簡單。

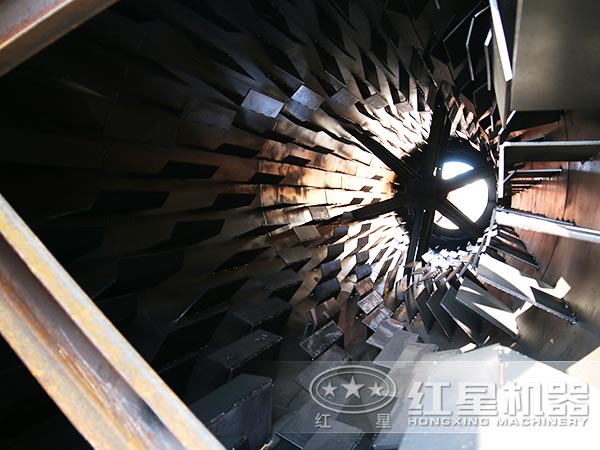

熱交換系統：該部分即為烘干滾筒，烘干滾筒內裝有揚料板并且揚料板交錯排列成螺旋形，工作過程中，揚料板反復揚撒物料，使熱交換率極高。
通風除塵系統：該部分配備有除塵器，因為粉煤灰顆粒較細，密度較小，重量較輕，經過烘干后在負壓狀態下，容易被氣流帶走從而導致流體介質發生變化。同時含塵氣體水分較大，若被引風系統吸出排進大氣中容易造成資源浪費和環境污染，所以由除塵器統一收塵。
粉煤灰烘干機工作時，濕粉煤灰等物料經供料裝置首先進入三層滾筒的內層，進行順流烘干, 在內層的抄板下物料不斷抄起、散落并呈螺旋行進方式實現熱交換；物料移動至內層的另一端進入中層，進行逆流烘干，在中層物料不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到更好的干燥狀態；物料行至中層另一端而落入外層，在外層滾筒內物料呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。
技術參數
| 規格 （直徑×長度） |
筒體容積 （m³） |
生產能力 （t/h） |
安裝斜度 （%） |
最高進氣溫度 （℃） |
主電動機 （kw） |
總重量 （t） |
| Φ1.2×8.0 | 9.0 | 1.9-2.4 | 3-5 | 700-800 | 7.5 | 9 |
| Φ1.2×10 | 11.3 | 2.4-3.0 | 3-5 | 700-800 | 7.5 | 11 |
| Φ1.5×12 | 21.2 | 4.5-5.7 | 3-5 | 700-800 | 15 | 18.5 |
| Φ1.5×14 | 24.7 | 5.3-6.6 | 3-5 | 700-800 | 15 | 19.7 |
| Φ1.5×15 | 26.5 | 5.7-7.1 | 3-5 | 700-800 | 15 | 20.5 |
| Φ1.8×12 | 30.5 | 6.5-8.1 | 3-5 | 700-800 | 18.5 | 21.5 |
| Φ1.8×14 | 35.6 | 7.6-9.5 | 3-5 | 700-800 | 18.5 | 23 |
| Φ2.2×12 | 45.6 | 9.7-12.2 | 3-5 | 700-800 | 22 | 33.5 |
| Φ2.2×14 | 53.2 | 11.4-14.2 | 3-5 | 700-800 | 22 | 36 |
| Φ2.2×16 | 60.8 | 13.0-16.2 | 3-5 | 700-800 | 22 | 38 |
| Φ2.4×14 | 63.3 | 13.5-16.9 | 3-5 | 700-800 | 37 | 45 |
| Φ2.4×18 | 81.4 | 17.4-21.7 | 3-5 | 700-800 | 37 | 49 |
| Φ2.4×20 | 90.4 | 19.3-24.1 | 3-5 | 700-800 | 45 | 54 |
| Φ2.4×22 | 99.5 | 21.2-26.5 | 3-5 | 700-800 | 45 | 58 |
| Φ2.6×24 | 127.4 | 27.2-34.0 | 3-5 | 700-800 | 55 | 73 |
| Φ3.0×20 | 141.3 | 30.1-37.7 | 3-5 | 700-800 | 75 | 85 |
| Φ3.0×25 | 176.6 | 37.7-47.1 | 3-5 | 700-800 | 75 | 95 |
| Φ3.2×25 | 201 | 42.9-53.6 | 3-5 | 700-800 | 90 | 110 |
| Φ3.6×28 | 285 | 60.8-76.0 | 3-5 | 700-800 | 160 | 135 |
間接傳熱烘干機
| 筒徑×筒長 項目 | 外筒內徑 | 內筒內徑 | 筒體長度 | 筒體容積（m³） | 筒體斜度 | 揚料板型式 | 最高進氣溫度（℃） | 外形尺寸 |
| Φ1.5×15m | 1500 | 500 | 15 | 20.27 | 3-5% | 升舉式 | 850 | 16.2×2.7×2.7 |
| Φ1.5×17m | 17 | 22.97 | 18.2×2.7×2.7 | |||||
| Φ1.5×19m | 19 | 25.68 | 20.0×2.9×2.9 | |||||
| Φ1.8×21m | 1800 | 650 | 21 | 35.91 | 3-5% | 升舉式 | 850 | 22.5×2.7×2.7 |
| Φ1.8×23m | 23 | 39.33 | 24.5×2.9×2.9 | |||||
| Φ1.8×25m | 25 | 42.75 | 26.5×2.9×2.9 | |||||
| Φ2.2×21m | 2200 | 800 | 21 | 58.10 | 3-5% | 升舉式 | 850 | ---- |
| Φ2.2×23m | 23 | 63.61 | ||||||
| Φ2.2×25m | 25 | 69.15 |
