碳素回轉窯簡介

近年來隨著鋁電解工業的飛速發展，作為鋁生產的第二大原材料——炭素材料的生產發展很快，煅燒炭素材料的主要設備就是回轉窯，該設備既可以稱為碳素回轉窯，也能被稱為“炭素回轉窯”，該設備是我公司根據國內外同行業回轉窯的設計經驗，結合炭素窯的特點，設計改進的回轉窯設備，產量高、投資少、自動化程度高，適用于大規模煅燒。

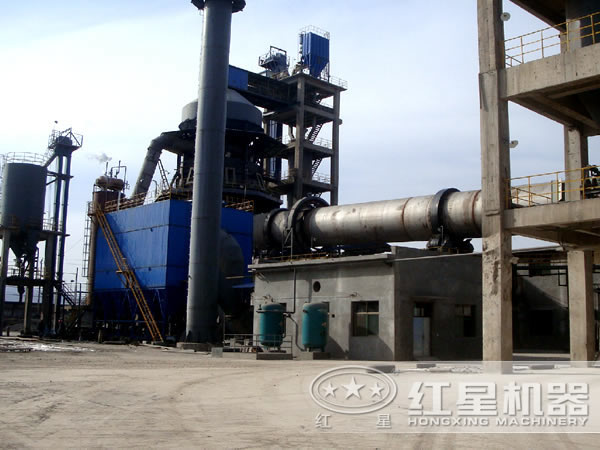

碳素回轉窯

1.碳素回轉窯具有性能穩定，耗能低，產量高，操作簡便，回轉窯結構簡單，生產過程控制方便可靠、易損件少、運轉率高。

2.碳素回轉窯煅燒系統裝備通過技術創新，在該系統中采用國內外比較先進的液壓擋輪裝置，采用計量精度很高的計量柱塞泵，高精度的調速閥和接觸式石墨塊密封裝置等國內先進技術。

3.炭素回轉窯設備比過去操作方便，使用可靠。穩定了熱工制度，提高了設備運轉率，與同規格設備相比，運轉率提高了10％，產量提高了5％-10％，熱耗降低15％。

4.另外，該設備密封性能好，為防止冷空氣進入和煙氣粉塵溢出筒體，在筒體的進料端和出料端設有可靠的窯尾和窯頭密封裝置，成品質量有保證。

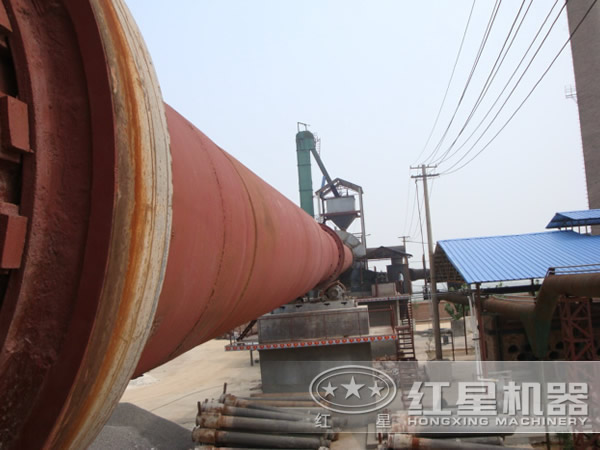

碳素回轉窯

碳素回轉窯的筒體由鋼板卷制而成，筒體內鑲砌耐火襯，且與水平線成規定的斜度，由3個輪帶支承在各擋支承裝置上，在入料端輪帶附近的跨內筒體上用切向彈簧板固定一個大齒圈，其下有一個小齒輪與其嚙合。正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動碳素回轉窯。物料從窯尾（筒體的高端）進入窯內煅燒。由于筒體的傾斜和緩慢的回轉作用，物料既沿圓周方向翻滾又沿軸向（從高端向低端）移動，繼續完成其工藝過程，最后，生成熟料經窯頭罩進入冷卻機冷卻。燃料由窯頭噴入窯內，燃燒產生的廢氣與物料進行交換沖擊式破碎機后，由窯尾導出。本設計不含燃料的燃燒器。

技術參數

產品規格
（m）		 窯體尺寸 電機功率
（kw）		 總重量
（t）		 備注
直徑 長度 斜度（%） 產量
（t/d）		 轉速
（r/min）
Φ2.5×40 2.5 40 3.5 180 0.44-2.44 55 149.61
Φ2.5×50 2.5 50 3 200 0.62-1.86 55 187.37
Φ2.5×54 2.5 54 3.5 280 0.48-1.45 55 196.29 窯外分解窯
Φ2.7×42 2.7 42 3.5 320 0.10-1.52 55 198.5 ------
Φ2.8×44 2.8 44 3.5 450 0.437-2.18 55 201.58 窯外分解窯
Φ3.0×45 3 45 3.5 500 0.5-2.47 75 201.94 ------
Φ3.0×48 3 48 3.5 700 0.6-3.48 100 237 窯外分解窯
Φ3.0×60 3 60 3.5 800 0.3-2 100 310 ------
Φ3.2×50 3.5 50 4 1000 0.6-3 125 278 窯外分解窯
Φ3.3×52 3.3 52 3.5 1300 0.266-2.66 125 283 預熱分解窯
Φ3.5×54 3.5 54 3.5 1500 0.55-3.4 220 363 預熱分解窯
Φ3.6×70 3.6 70 3.5 1800 0.25-1.25 125 419 預熱發電窯
Φ4.0×56 4 56 4 2300 0.41-4.07 315 456 預熱分解窯
Φ4.0×60 4 60 3.5 2500 0.396-3.96 315 510 預熱分解窯
Φ4.2×60 4.2 60 4 2750 0.41-4.07 375 633 預熱分解窯
Φ4.3×60 4.3 60 3.5 3200 0.396-3.96 375 583 預熱分解窯
Φ4.5×66 4.5 66 3.5 4000 0.41-4.1 560 710.4 預熱分解窯
Φ4.7×74 4.7 74 4 4500 0.35-4 630 849 預熱分解窯
Φ4.8×74 4.8 74 4 5000 0.396-3.96 630 899 預熱分解窯
Φ5.0×74 5 74 4 6000 0.35-4 710 944 預熱分解窯
Φ5.6×87 5.6 87 4 8000 Max4.23 800 1265 預熱分解窯
Φ6.0×95 6 95 4 10000 Max5 950×2 1659 預熱分解窯
