河沙烘干機簡介

河沙烘干機屬于轉筒烘干機，該設備對物料的適應性較強，可以烘干多種物料，并且設備操作起來簡單可靠，生產能力大，適用范圍廣，流量阻力小，所以得到普遍使用。河沙烘干機常用于烘干河沙、沙子、礦渣、煤渣、石英砂等。

性能特點

1.河沙烘干機的干燥強度大，因?yàn)闊o料在滾筒內與高溫氣流充分接觸，高度分散，物料的全部表面積都為烘干的有效面積。

2.河沙烘干機的機械自動化程度高，可以連續運轉，節省人力投入，生產能力較大。密封性好，無漏風現象。

3.河沙烘干機的結構簡單，優良，物料在筒體內運行平穩，該設備的故障較少，維護保養方便，維護費用低。

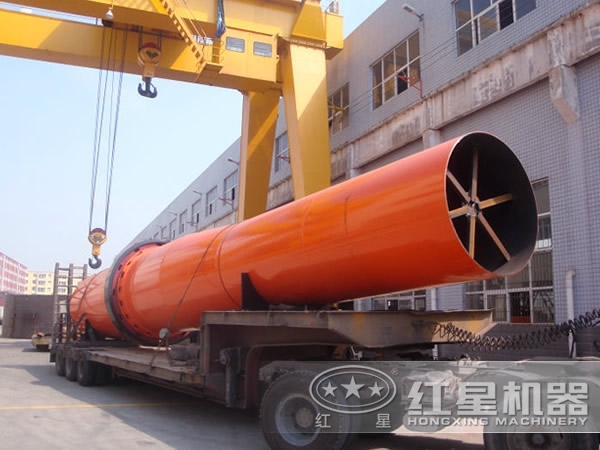

河沙烘干機

4.河沙烘干機占地面積小，與單筒烘干機相比，土建投資降低60%左右，安裝較為方便。熱效率比傳統單筒烘干機提高40%以上。

5.河沙烘干機對燃料的適應性強，燃料可使用白煤、煙煤、油、汽、煤矸石等，可以烘干20-40mm以下塊狀、粒狀、粉狀的物料。

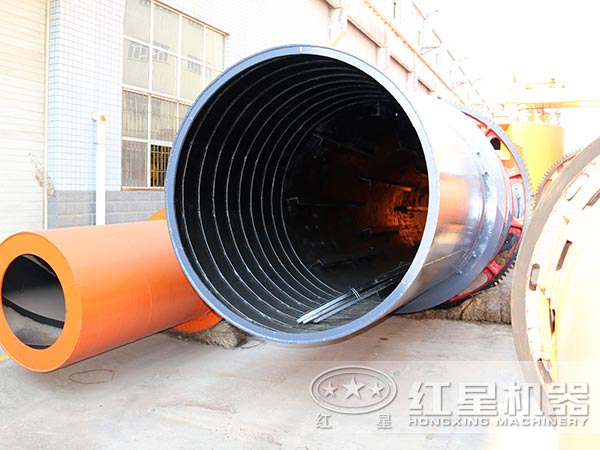

河沙烘干機

河沙烘干機的操作與保養

1.在啟動河沙烘干機的前一個小時點燃爐子，檢查所有的附屬設備，包括傳動部分，支承部分等，也要檢查緊固，潤滑等正常再開機。

2.在設備運轉過程中，要經常檢查各部分軸承的溫度，最高溫度不得超過50度，注意運轉時是否有異常聲音，異常震動等，如有要及時排查并解決。

3.平時要做好經常性保養。定期檢查螺栓緊固件是否松動，注意滾圈和擋輪、拖輪的接觸情況，擋風圈、齒輪罩不能有翅裂和摩擦撞損情況，各部位要正常潤滑等。

物料由皮帶輸送機或斗式提升機送入料斗內，然后經過加料機的加料管道進入加料端，加料管道要大于物料的自然傾角，以便物料流入烘干機內。烘干筒體有一定的安裝斜度，物料從較高一端進入，熱載體由低端進入，也可與物料從同一端進入，在筒體內，物料與熱載體接觸，隨著烘干機筒體的轉動，物料從高的一端運行到低端，在行進過程中，物料可以直接或者間接地得到熱載體的給熱，并被筒體內壁上的抄板抄起再撒下，使物料與熱載體的接觸面積增大，提高干燥速度并促進物料移動。最后物料在出料端經過皮帶輸送機或螺旋輸送機送出，完成烘干工作。

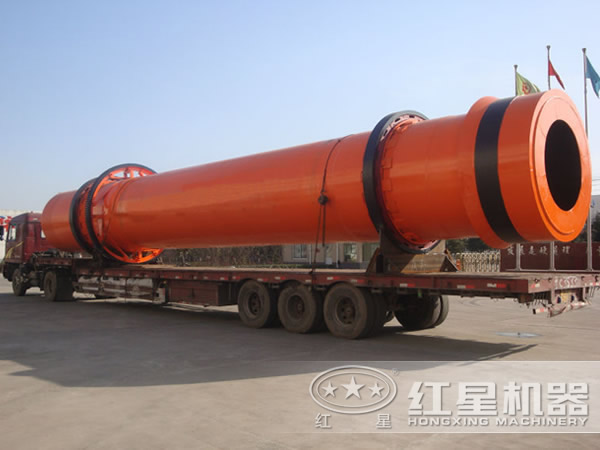

河沙烘干機

技術參數

規格
（直徑×長度）		 筒體容積
（m³）		 生產能力
（t/h）		 安裝斜度
（%）		 最高進氣溫度
（℃）		 主電動機
（kw）		 總重量
（t）
Φ1.2×8.0 9.0 1.9-2.4 3-5 700-800 7.5 9
Φ1.2×10 11.3 2.4-3.0 3-5 700-800 7.5 11
Φ1.5×12 21.2 4.5-5.7 3-5 700-800 15 18.5
Φ1.5×14 24.7 5.3-6.6 3-5 700-800 15 19.7
Φ1.5×15 26.5 5.7-7.1 3-5 700-800 15 20.5
Φ1.8×12 30.5 6.5-8.1 3-5 700-800 18.5 21.5
Φ1.8×14 35.6 7.6-9.5 3-5 700-800 18.5 23
Φ2.2×12 45.6 9.7-12.2 3-5 700-800 22 33.5
Φ2.2×14 53.2 11.4-14.2 3-5 700-800 22 36
Φ2.2×16 60.8 13.0-16.2 3-5 700-800 22 38
Φ2.4×14 63.3 13.5-16.9 3-5 700-800 37 45
Φ2.4×18 81.4 17.4-21.7 3-5 700-800 37 49
Φ2.4×20 90.4 19.3-24.1 3-5 700-800 45 54
Φ2.4×22 99.5 21.2-26.5 3-5 700-800 45 58
Φ2.6×24 127.4 27.2-34.0 3-5 700-800 55 73
Φ3.0×20 141.3 30.1-37.7 3-5 700-800 75 85
Φ3.0×25 176.6 37.7-47.1 3-5 700-800 75 95
Φ3.2×25 201 42.9-53.6 3-5 700-800 90 110
Φ3.6×28 285 60.8-76.0 3-5 700-800 160 135

間接傳熱烘干機

    筒徑×筒長   項目 外筒內徑 內筒內徑 筒體長度 筒體容積（m³） 筒體斜度 揚料板型式 最高進氣溫度（℃） 外形尺寸
Φ1.5×15m 1500 500 15 20.27 3-5% 升舉式 850 16.2×2.7×2.7
Φ1.5×17m 17 22.97 18.2×2.7×2.7
Φ1.5×19m 19 25.68 20.0×2.9×2.9
Φ1.8×21m 1800 650 21 35.91 3-5% 升舉式 850 22.5×2.7×2.7
Φ1.8×23m 23 39.33 24.5×2.9×2.9
Φ1.8×25m 25 42.75 26.5×2.9×2.9
Φ2.2×21m 2200 800 21 58.10 3-5% 升舉式 850 ----
Φ2.2×23m 23 63.61
Φ2.2×25m 25 69.15
