圓振動篩簡介

圓振動篩，是一種做圓形運動、多層數、效率高的新型振動篩。采用筒體式偏心軸激振器及偏塊調節振幅，物料篩淌線長，篩分規格多，具有結構可靠、激振力強、篩分效率高、振動噪音小、堅固耐用、維修方便、使用安全等特點，廣泛應用于礦山、建材、交通、能源、化工等行業的產品分級。

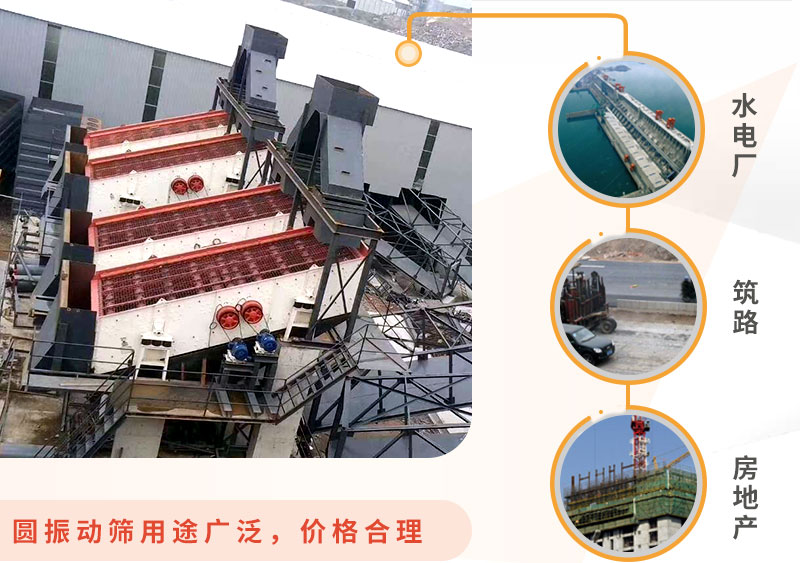

圓振動篩應用領域

產品展示

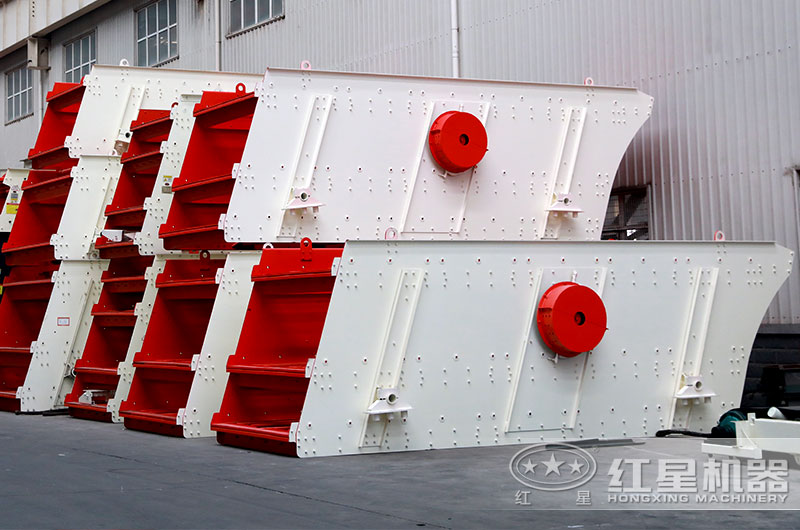

圓振動篩

圓振動篩

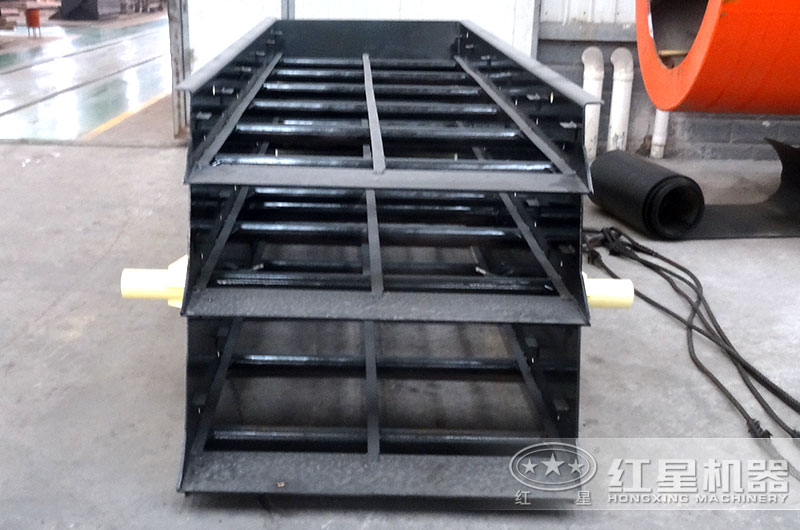

圓振動篩半成品

圓振動篩半成品

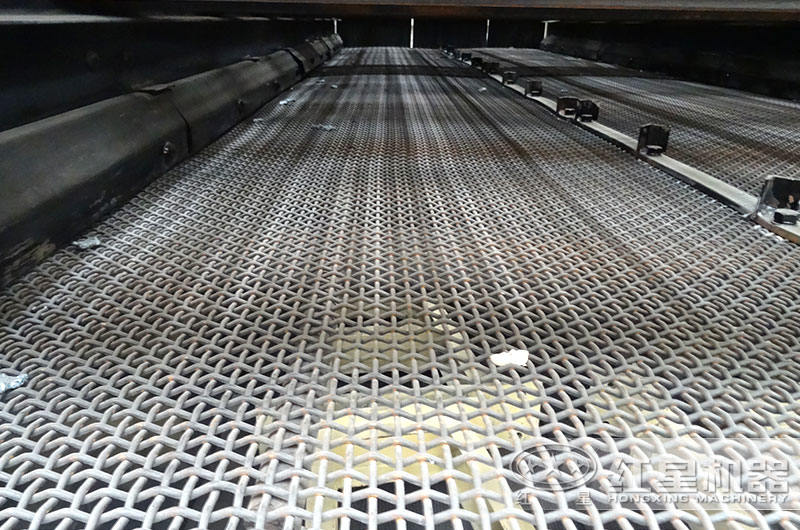

圓振動篩細節

圓振動篩內部結構

性能優勢

1、易損件少，除篩網外幾乎無易損件，作業中的故障率低，整機的使用壽命長。

2、構造簡單、設計合理，操作簡單，且篩面拆換省時、方便，有效減少停機時間。

3、電機配置合理，作業中設備篩分一噸物料所消耗的電能少、動力強，明顯提高收益。

4、篩箱振動強烈，避免了物料堵塞篩孔的現象，使篩子具有較高的篩分效率和生產率。

振動篩作業現場視頻

工作原理

圓振動篩的篩箱運動軌跡為圓形或橢圓形,圓振動篩采用慣性激振器產生振動,其振動源一般為電動機帶動激振器。圓振動篩為單軸振動器,固定在篩箱上的主軸由電機帶動告速旋轉,安裝在主軸上的偏心體隨之轉動,產生離心慣性力,使可以自由振動的篩箱產生近似圓形軌跡的振動。

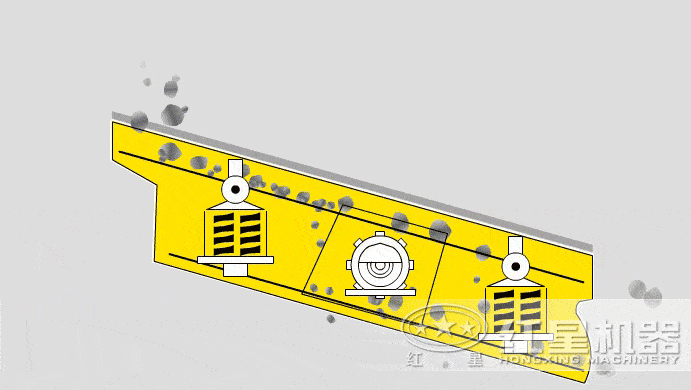

圓振動篩工作原理動態圖

內部結構

圓振動篩主要有篩箱、篩網、振動器、減振彈簧裝置、底架、懸掛（或支承）裝置及電動機等組成。是一種做圓形振動、多層數、振動篩。

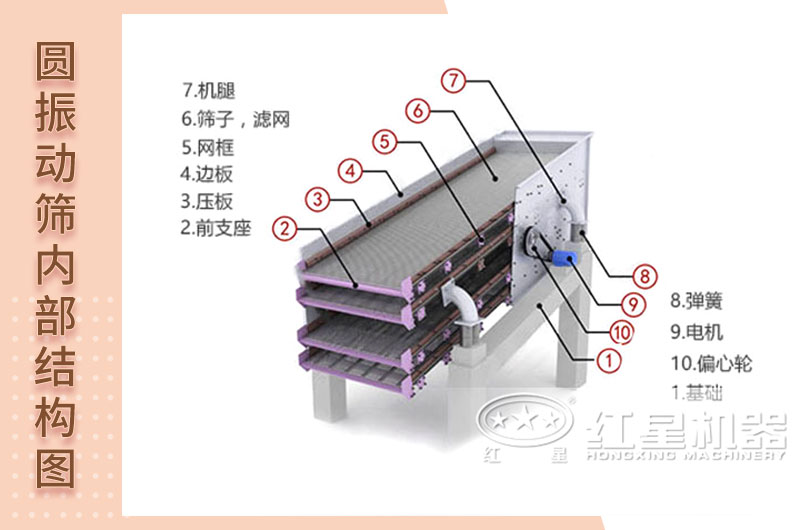

圓振動篩內部結構圖

免費報價

對于圓振動篩報價多少，這是客戶比較關心、在意的，市場上圓振動篩的價格小到上千元，大到上萬元，自己所需要的圓振動篩到底多少錢，這主要和所選生產廠家、設備的規格型號以及客戶所選設備的時間有很大的關系，在淡季且選購廠家競爭較大地區的圓振動篩設備價格會比較的實惠。

紅星大型礦山機器設備生產廠家，生產的圓振動篩質量更可靠、運行更平穩、用戶綜合體驗好，并且廠家對于型號不同的圓振動篩定價實惠，在線咨詢，廠家免費幫定制選購方案，并對你所需型號圓振動篩進行估價。

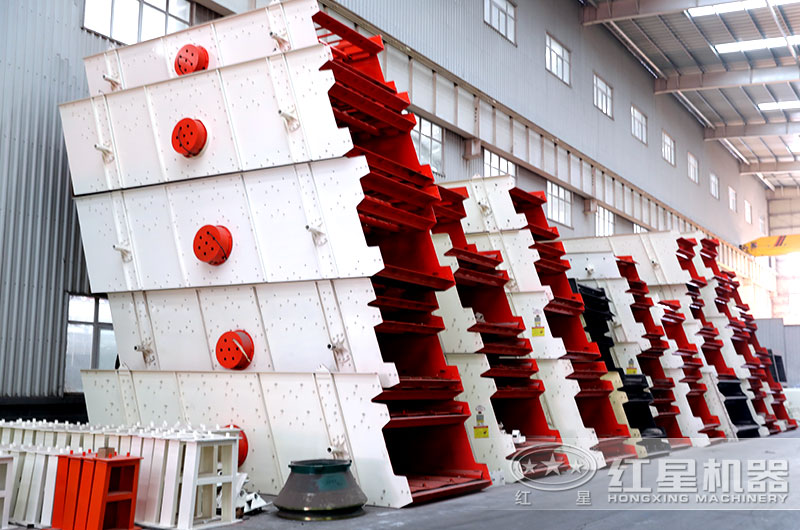

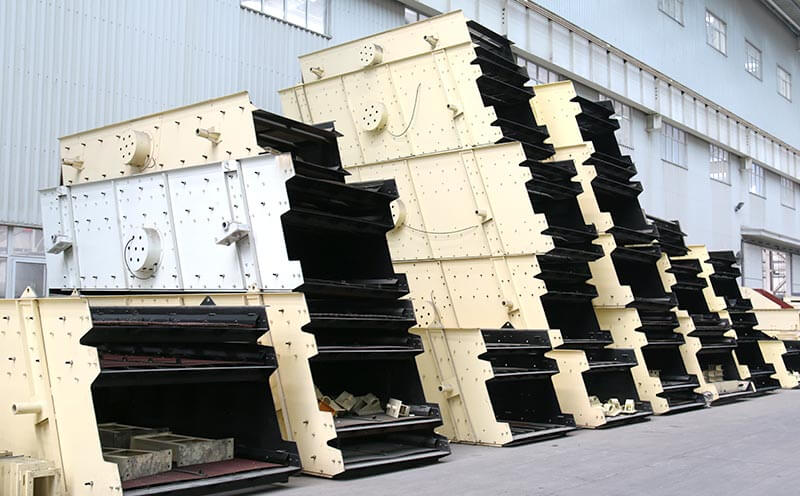

圖一：紅星振動篩生產車間圖

紅星圓振動篩生產車間

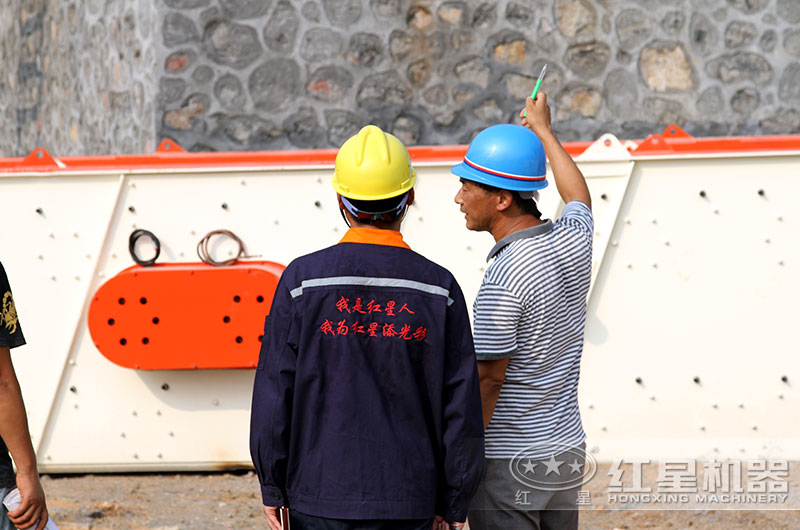

圖二：振動篩安裝、調試現場，紅星技術人員現場進行指導安裝、調試

振動篩安裝指導

紅星堅持生產過硬的質量，提供完善、周全的售后服務，讓選擇紅星設備的用戶在作業中花更少的錢，收獲更大的經濟和社會盈利，紅星振動篩有多種規格型號，想對公司設備有更多了解的用戶，歡迎到廠參觀、考察，為節省您的時間，來廠前請?zhí)崆案嬷?

技術參數

型號規格 篩網層數 篩網面積(㎡) 篩孔尺寸 最大進料尺寸 處理能力(m³/h) 振動功率(r/min) 雙振幅 電機功率 篩面傾角(°) 篩面規格 (mm) 外形尺寸(長×寬×高)(mm)
2YK1230 2 7.2 4-50 200 12-78 970 6 6P   7.5 20 1200×3000 3430×1860×870
3YK1230 3 10.8 4-50 200 13-80 970 6 6P   7.5 20 1200×3000 3570×1860×1210
2YK1237 2 8.88 4-50 200 15-86 970 6 6P   7.5 20 1200×3700 4050×1860×870
3YK1237 3 13.32 4-50 200 16-90 970 6 6P   7.5 20 1200×3700 4270×1860×1210
2YK1548 2 14.4 5-50 200 22.5-162 970 6 6P   11 20 1500×4800 5420×2210×1230
3YK1548 3 21.6 5-50 200 22.5-162 970 6 6P   15 20 1500×4800 5660×2210×1610
4YK1548 4 28.8 5-50 200 22.5-162 970 6 6P   18.5 20 1500×4800 6230×2210×2060
2YK1854 2 19.44 5-80 200 32-312 970 6 6P   22 20 1800×5400 5960×2550×1420
3YK1854 3 29.16 5-80 200 32-312 970 6 6P   22 20 1800×5400 6260×2550×1780
4YK1854 4 38.88 5-80 200 32-336 970 6 6P  22 20 1800×5400 6830×2550×2160
2YK2160 2 25.2 5-100 200 50-475 970 6 6P   30 20 2100×6000 6720×2840×1530
3YK2160 3 37.8 5-100 200 50-475 970 6 6P  30 20 2100×6000 7030×2840×1910
4YK2160 4 50.4 5-100 200 50-497 970 6 6P   37 20 2100×6000 7300×2840×2380
2YK2460 2 28.8 5-100 200 65-550 970 6 6P   30 20 2400×6000 7020×3140×1530
3YK2460 3 43.2 5-100 200 70-620 970 6 6P   37 20 2400×6000 7300×3140×1910
4YK2460 4 57.6 5-100 200 80-680 970 6 6P   45 20 2400×6000 7600×3140×2380
2YK2866 2 31 5-100 200 70-650 970 6 6P   37 20 2800×5600 6650×4320×1620
3YK2866 3 47 5-100 200 80-700 970 6 6P   45 20 2800×5600 6650×4320×2120
4YK2866 4 62 5-100 200 90-750 970 6 6P   55 20 2800×5600 6650×4320×2620
2YK2870 2 39.2 5-100 200 70-680 750 6 8P   22×2 20 2800×7000 7600×4320×1620
3YK2870 3 58.8 5-100 200 80-720 750 6 8P   22×2 20 2800×7000 7800×4320×2120

注：產量根據不同物料，進料粒度等因素其結果將有所不同
