HD德版顎式破碎機簡介

HD德版顎式破碎機是紅星機器以自身近40年的破碎行業工程案例經驗，與德國破碎機專家聯合開發的HD系列高性能顎式破碎機，為礦山和碎石生產線提產提質帶來新的突破。

德版顎破

德版顎式破碎機應用領域

HD德版顎式破碎機的特點在于將破碎腔型、運動參數的優化設計合理，不僅使機器產能和產品質量大大提升，而且擴大了產品應用范圍 。HD可廣泛應用于金屬和非金屬礦、建筑、砂石、水泥、冶金等各個行業，在處理堅硬物料方面，有著出色表現。

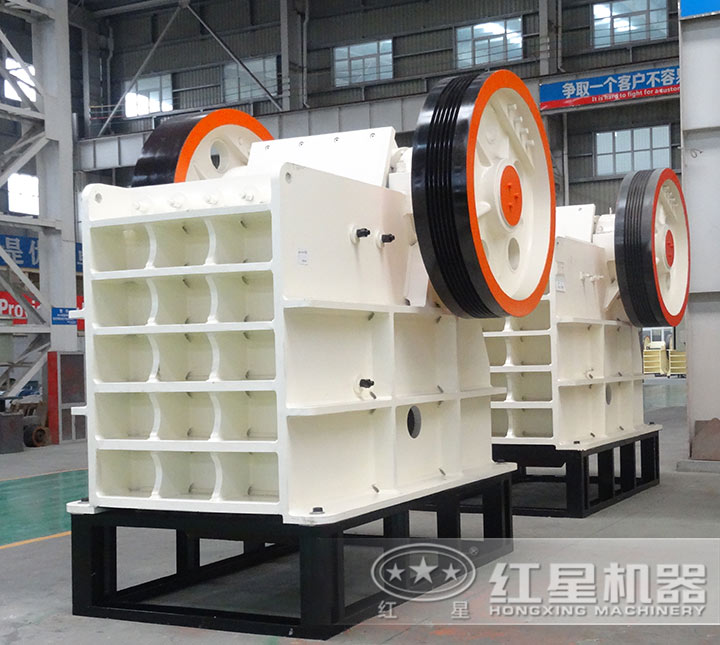

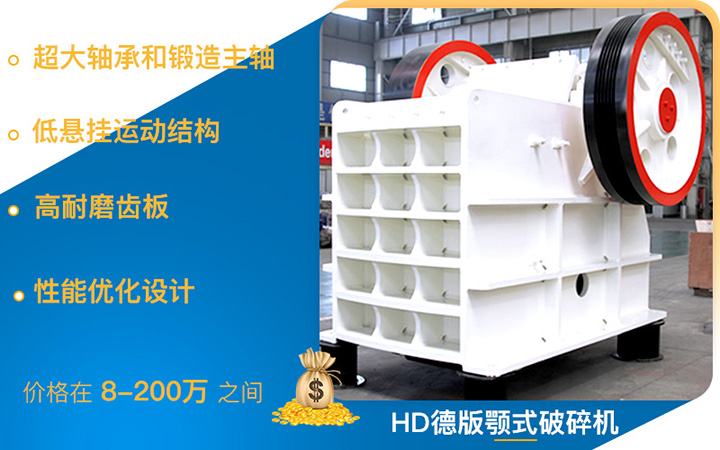

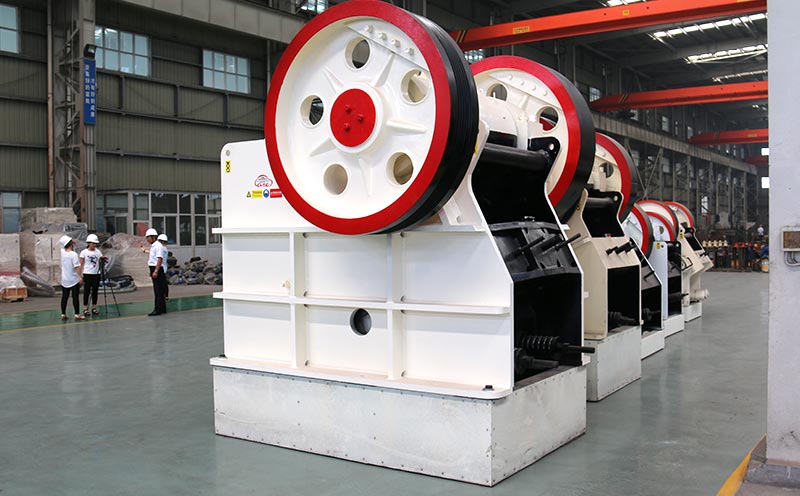

HD德版顎式破碎機

顎破

HD98（751）處理能力110-330t/h，出料粒度75-175mm

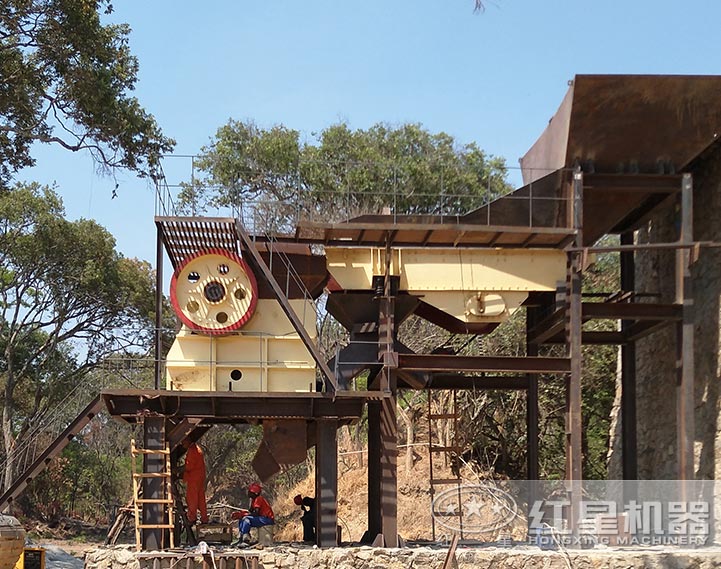

顎破現場

HD德版顎破作業現場

設備優勢

HD德版顎式破碎機三大優勢

1、與同等規格的顎式破碎機相比，HD結構簡單合理，占用空間小，適應性更強，可廣泛應用于金屬與非金屬、水泥、建筑、砂石、冶金等行業。
2、應用于建筑碎石、機制砂生產流程，特別是破碎玄武巖等堅硬物料時，相比傳統顎式破碎機，HD因其高耐磨材質和制作工藝，生產效率更高，運營成本更低。
3、應用于黑色、有色金屬選礦流程中時，HD能有效降低礦石的粒度，實現多碎少磨，提高生產線的生產能力，降低能耗，大幅度提高選礦廠的經濟效益。

工作原理

德版顎式破碎機的工作方式為曲動擠壓型：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。

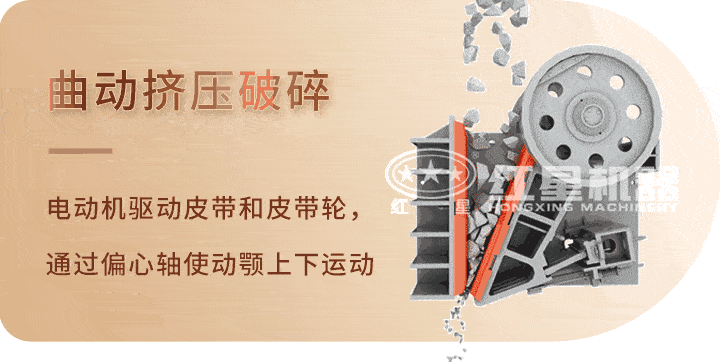

顎式破碎機工作原理

德版顎式破碎機工作原理

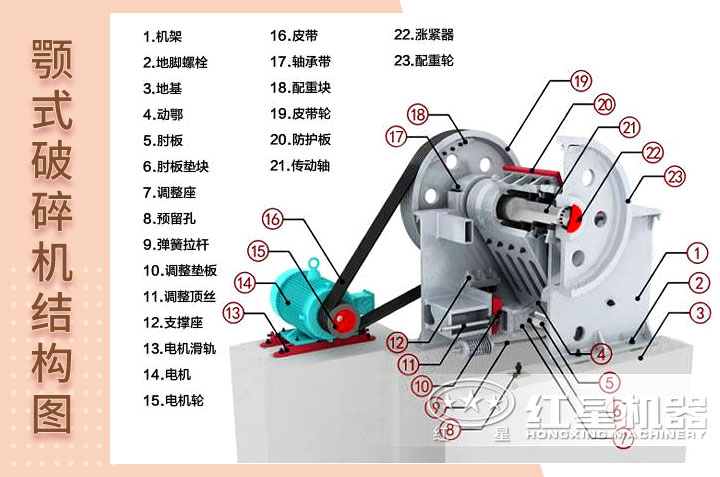

德版顎式破碎機結構圖

顎式破碎機的結構比較簡單，主要由機架、工作機構、傳動機構、調節裝置、保險裝置和潤滑系統等部分組成。結構緊湊、設計合理，設備運行平穩有效。

顎式破碎機結構圖

公司生產的不僅有固定式德版顎破，還生產的有移動式顎破，在對石料的破碎生產中可隨時進行轉場，同時也不需要打樁，碎石效率更高、可為企業創造的經濟效益更高。

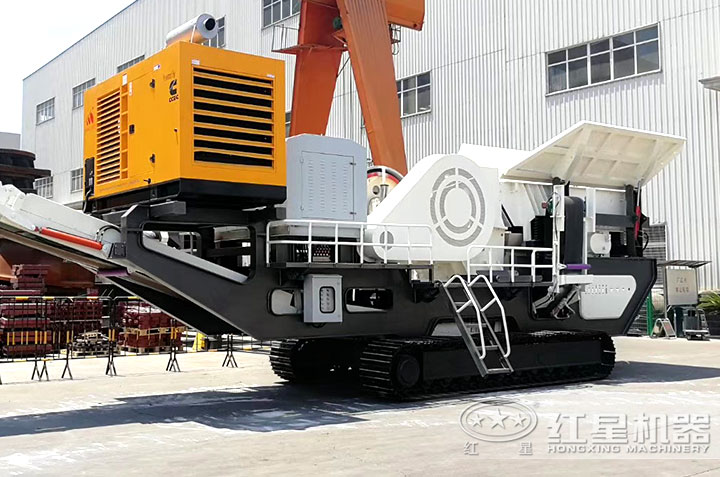

顎式移動破碎機

移動德版顎破，轉場自由，有效作業

技術參數

型號 進料口尺寸 最大進料粒度 （mm） 出料口調整范圍 處理能力(t/h) 電機功率 外形尺寸
長×寬×高 （mm）
HD72(57) 460×720 425 45-100 50-120 6P   55 2100×1556×1640
HD86(69) 580×860 500 50-150 60-260 8P   75 2200×1754×1810
HD98(751) 680×980 630 75-175 110-350 8P   110 2660×1960×2175
HD110(912) 850×1100 750 100-200 230-550 6P   132 2960×2381×2556
HD125 950×1250 900 125-225 280-750 8P   160 3500×2614×2925

注：產量根據不同物料，進料粒度等因素其結果將有所不同
