新型反擊式破碎機簡介

新型反擊式破碎機是我公司新型研發的破碎設備，其是根據工作原理命名的，即利用反擊破碎的原理對物料進行粉碎，是一種比傳統破碎設備更加細的破碎機設備，不僅在各大、破碎生產線中主要用于細碎作業，也可各其它設備結合使用。被廣泛應用于建材、能源，交通、能源、水泥、礦山、化工等行業中用來中細碎物料。

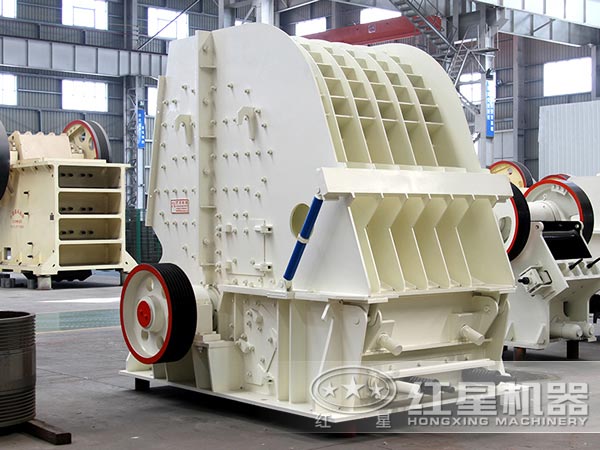

新型反擊破碎機車間實拍

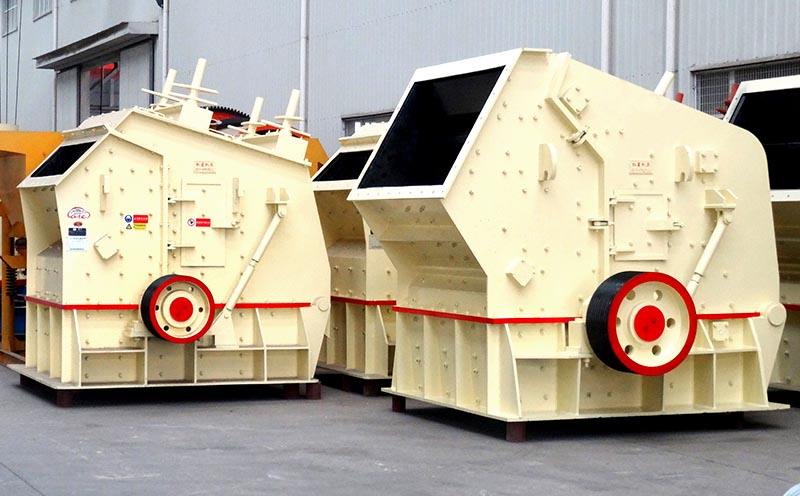

新型反擊式破碎機產品圖片

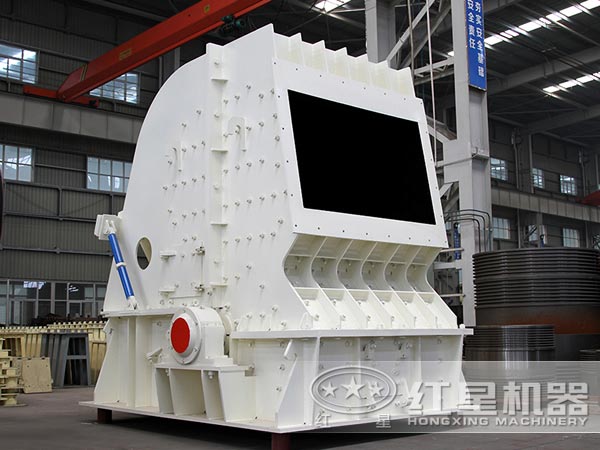

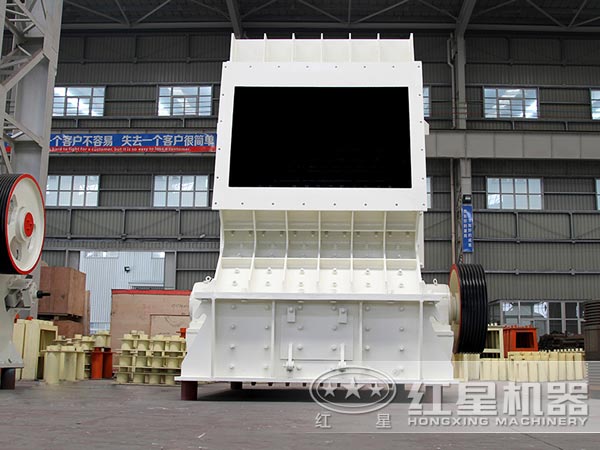

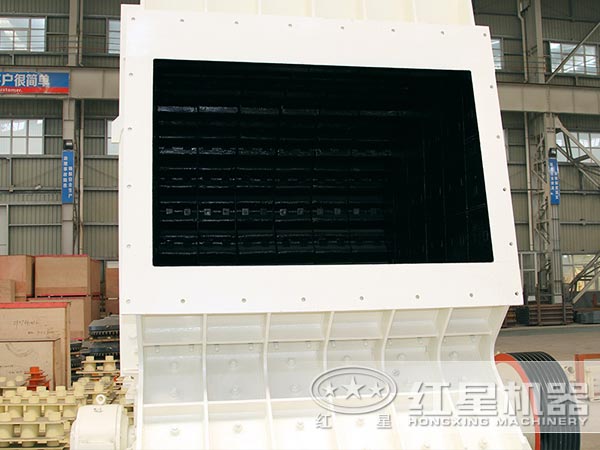

新型反擊破碎機進料口大、處理能力高

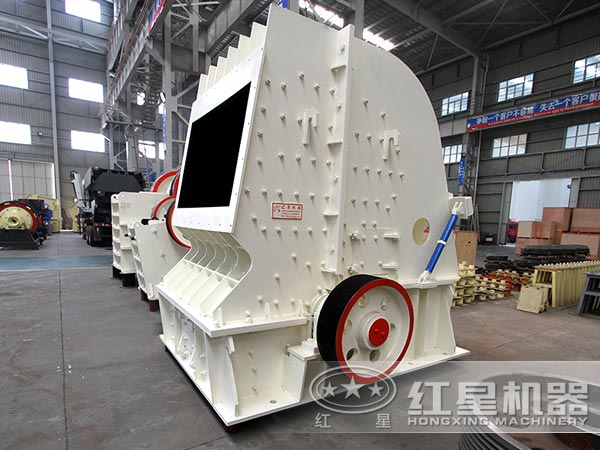

新型反擊式破碎機液壓裝置

性能優勢

1、經優化設計成低轉速、多破碎腔沖擊型破碎機，其線速度較一般反擊破降低 20%-25% ，以低能耗獲得高的生產能力；

2、具有三級破碎以及整形的功能，因而破碎比大，產品形狀呈立方體，可選擇性破碎等優點；

3、反擊破配有多功能液壓站，具有液壓高速排料間隙，反擊板穩定減振以及機體自動開啟等多功能；

4、合理的板錘結構，具有裝卸快、多換位等優點，可大縮短換板錘的時間。

新型反擊式破碎機支持到廠考察

新型反擊式破碎機作業原理

在電動機的帶動下，轉子高速旋轉，物料由機器上部直接落入高速旋轉的轉盤。在高速離心力的作用下，與另一部分以傘型方式分流在轉盤四周的物料產生高速碰撞與高密度的粉碎，物料在互相打擊后，又會在轉盤和機殼之間形成渦流運動而造成多次的互相打擊、摩擦、粉碎，由排料口排出，形成閉路多次循環，由篩分設備控制達到所要求的粒度。調整反擊架與轉子之間的間隙可達到改變物料出料粒度和物料形狀的目的。

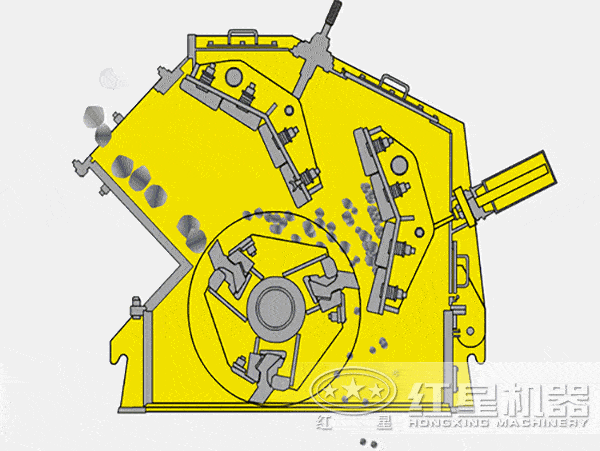

新型反擊式破碎機原理動圖

新型反擊式破碎機配件板錘

1、板錘的作用：

新型反擊破板錘主要是用來破碎物料的，其因結構合理，破碎后的物料粒度均勻，從而滿足了用戶對物料粒度的要求。

2、板錘的材質

反擊式破碎機板錘一般采用高錳鋼、高鉻鑄鐵、合金鋼、可鍛性鑄鐵或其他耐磨材質制作，但是我公司（紅星機器）一般多采用高錳鋼制作。

3、板錘的強度分析：

由于新型反擊式破碎機轉子的轉速很高，板錘與礦石的碰撞時間很短，在礦石與板錘碰撞接觸初期，在板錘接觸面及其附近區域出現較大應力，最大等效應力達到769MPa，在該時刻板錘其它位置所受等效應力均小于100MPa，在碰撞過程的其它時刻，板錘所受最大等效應力均小于80MPa。板錘所用材料為耐磨高鉻鑄鐵KmTBCr26，在受壓狀態下，鑄鐵的強度極限可以大于1000MPa。

技術參數
